Корпус из высококачественного чугуна FSD TM

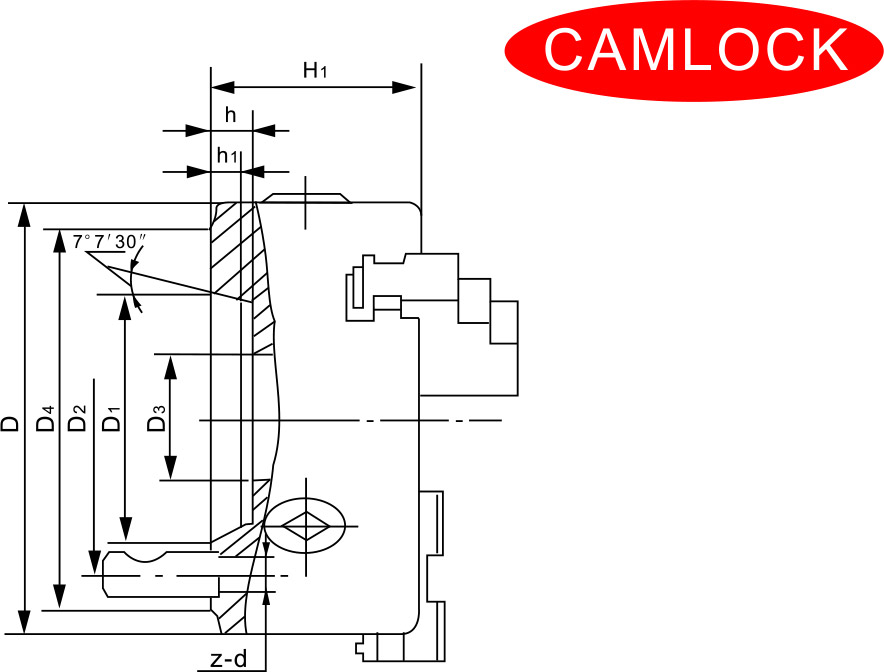

| Размер патрона D | Размер конуса | D1 | D2 | D3 | D4 | H1 | h | h1 | z - d | Модель патрона — цельные кулачки | Модель патрона — двухсоставные кулачки |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | Д3 | 53.975 | 70.6 | 30 | 92 | 63.5 | 13 | 10 | 3 - М10×1 | К12 - 125/Д3 | К12 - 125А/Д3 |
| 125 | Д4 | 63.513 | 82.6 | 30 | 117 | 63.5 | 13 | 10 | 3 - М10×1 | К12 - 125/Д4 | К12 - 125А/Д4 |
| 160 | Д3 | 53.975 | 70.6 | 40 | 92 | 70 | 13 | 10 | 3 - М10×1 | К12 - 160/Д3 | К12 - 160А/Д3 |
| 160 | Д4 | 63.513 | 82.6 | 40 | 117 | 70 | 13 | 10 | 3 - М10×1 | К12 - 160/Д4 | К12 - 160А/Д4 |
| 160 | Д5 | 82.563 | 104.8 | 40 | 146 | 70 | 15 | 12 | 6 - М12×1 | К12 - 160/Д5 | К12 - 160А/Д5 |
| 200 | Д4 | 63.513 | 82.6 | 60 | 117 | 90 | 13 | 10 | 3 - М10×1 | К12 - 200/Д4 | К12 - 200А/Д4 |
| 200 | Д5 | 82.563 | 104.8 | 60 | 146 | 90 | 15 | 12 | 6 - М12×1 | К12 - 200/Д5 | К12 - 200А/Д5 |
| 200 | Д6 | 106.375 | 133.4 | 60 | 181 | 90 | 16 | 13 | 6 - М16×1,5 | К12 - 200/Д6 | К12 - 200А/Д6 |
| 250 | Д5 | 82.563 | 104.8 | 70 | 146 | 96.5 | 15 | 12 | 6 - М12×1 | К12 - 250/Д5 | К12 - 250А/Д5 |
| 250 | Д6 | 106.375 | 133.4 | 70 | 181 | 96.5 | 16 | 13 | 6 - М16×1,5 | К12 - 250/Д6 | К12 - 250А/Д6 |
| 250 | Д8 | 139.719 | 171.4 | 80 | 225 | 96.5 | 18 | 14 | 6 - М20×1,5 | К12 - 250/Д8 | К12 - 250А/Д8 |
| 315 | Д6 | 106.375 | 133.4 | 100 | 181 | 113 | 16 | 13 | 6 - М16×1,5 | К12 - 315/Д6 | К12 - 315А/Д6 |
| 315 | Д8 | 139.719 | 171.4 | 100 | 225 | 113 | 18 | 14 | 6 - М20×1,5 | К12 - 315/Д8 | К12 - 315А/Д8 |
| 315 | Д11 | 196.869 | 235 | 100 | 298 | 113 | 20 | 16 | 6 - М22×1,5 | К12 - 315/Д11 | К12 - 315А/Д11 |
| 320 | Д6 | 106.375 | 133.4 | 100 | 181 | 113 | 16 | 13 | 6 - М16×1,5 | К12 - 320/Д6 | К12 - 320А/Д6 |
| 320 | Д8 | 139.719 | 171.4 | 100 | 225 | 113 | 18 | 14 | 6 - М20×1,5 | К12 - 320/Д8 | К12 - 320А/Д8 |
| 320 | Д11 | 196.869 | 235 | 100 | 298 | 113 | 20 | 16 | 6 - М22×1,5 | К12 - 320/Д11 | К12 - 320А/Д11 |
| 325 | Д6 | 106.375 | 133.4 | 100 | 181 | 113 | 16 | 13 | 6 - М16×1,5 | К12 - 325/Д6 | К12 - 325А/Д6 |
| 325 | Д8 | 139.719 | 171.4 | 100 | 225 | 113 | 18 | 14 | 6 - М20×1,5 | К12 - 325/Д8 | К12 - 325А/Д8 |
| 325 | Д11 | 196.869 | 235 | 100 | 298 | 113 | 20 | 16 | 6 - М22×1,5 | К12 - 325/Д11 | К12 - 325А/Д11 |
| 380 | Д8 | 139.719 | 171.4 | 130 | 225 | 126 | 18 | 14 | 6 - М20×1,5 | К12 - 380/Д8 | К12 - 380А/Д8 |
| 380 | Д11 | 196.869 | 235 | 130 | 298 | 126 | 20 | 16 | 6 - М22×1,5 | К12 - 380/Д11 | К12 - 380А/Д11 |
| 400 | Д8 | 139.719 | 171.4 | 130 | 225 | 126 | 18 | 14 | 6 - М20×1,5 | К12 - 400/Д8 | К12-400А/Д8 |
| 400 | Д11 | 196.869 | 235 | 130 | 298 | 126 | 20 | 16 | 6 - М22×1,5 | К12 - 400/Д11 | К12 - 400А/Д11 |
| 500 | Д11 | 196.869 | 235 | 190 | 298 | 144 | 20 | 16 | 6 - М22×1,5 | К12 - 500/Д11 | К12 - 500А/Д11 |
| 500 | Д15 | 285.775 | 330.2 | 210 | 403 | 144 | 21 | 17 | 6 - М24×1,5 | К12 - 500/Д15 | К12 - 500А/Д15 |
| 630 | Д11 | 196.869 | 235 | 190 | 298 | 165 | 20 | 16 | 6 - М22×1,5 | К12 - 630/Д11 | К12 - 630А/Д11 |
| 630 | Д15 | 285.775 | 330.2 | 260 | 403 | 165 | 21 | 17 | 6 - М24×1,5 | К12 - 630/Д15 | К12 - 630А/Д15 |
