Серия ДК21

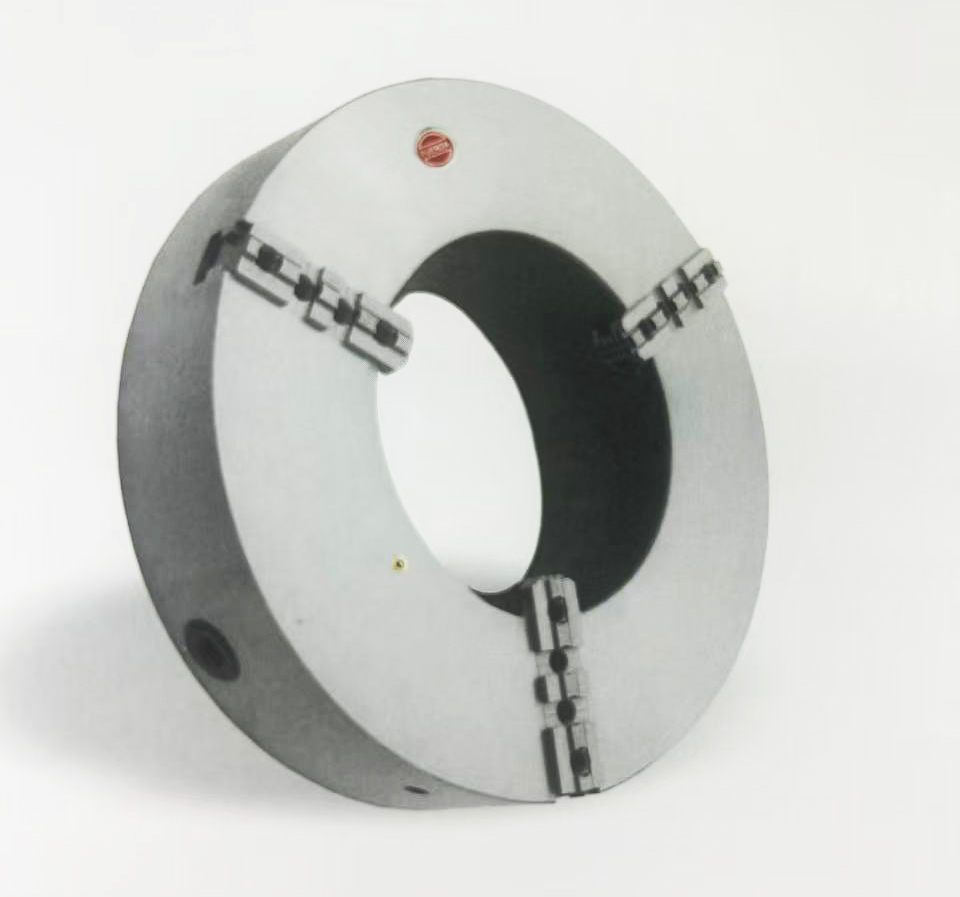

Самоцентрирующиеся патроны со сквозными отверстиями 3 и кулачками очень большого размера
Эти токарные патроны с чугунным корпусом предназначены для зажима длинных труб при обработке на обычных и специализированных станках. Патроны могут работать индивидуально или парами, устанавливаясь на противоположных сторонах шпинделя станка и обеспечивая одинаковое вертикальное положение кулачков для обоих патронов.
Основными преимуществами данной конструкции являются:
Большие сквозные отверстия по сравнению с внешними диаметрами корпуса патрона;
Высокая сила захвата;
Возможность обработки очень длинных заготовок;
Высокая точность обработки.
Стандартные аксессуары:
Дополнительные аксессуары:
1 комплект жестких накладных челюстей;
1 комплект мягких накладных губок;
Адаптеры по специальному заказу.
| РАЗМЕР ПАТРОНА | D1 | D2 | D3 (сквозное отверстие) | H1 | Z - d | об/мин (Макс. скорость) | кг (вес нетто) | КОД НЕТ |
|---|
| 15 - 3/4 дюйма | 14.252 | 15.000 | 8.661 | 4.134 | 6 - М12 | 500 | 58 | ДК21 - 400А |
| 20 дюймов | 18.189 | 18.957 | 12.600 | 4.724 | 6 - М16 | 350 | 76 | ДК21 - 508А |
| 26 дюймов | 22.8325 | 24.409 | 16.000 | 5.315 | 6 - М16 | 250 | 130 | ДК21 - 660А |
