Дом Продукты 3-кулачковые рычажные спиральные патроны серии K01

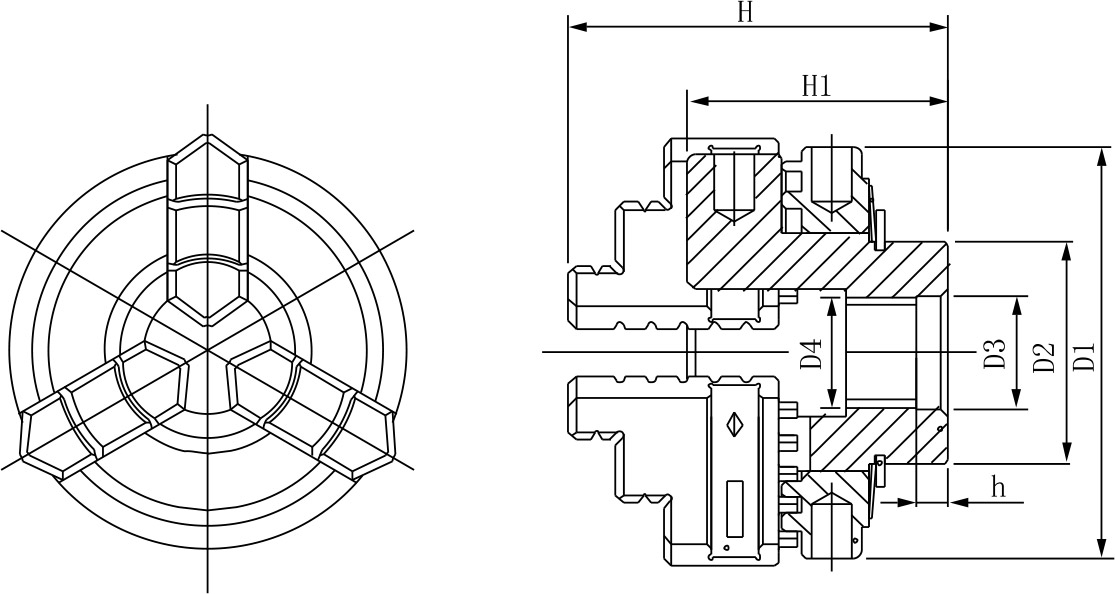

| Размер патрона | D1 | D2 | D3 | D4 Монтажная резьба | h | H | H1 | Модель патрона |
|---|
| 50 | 50 | 28 | 15 | М12 х 1 | 4 | 48 | 33 | К01-50(М12х1) |
| 50 | 50 | 28 | 15 | М14 х 1 | 4 | 48 | 33 | К01-50(М14х1) |
| 50 | 50 | 28 | 15 | СМ3/4 - 16 | 4 | 48 | 33 | К01-50(3/4-16) |
| 65 | 68 | 28 | 15 | М12 х 1 | 4 | 48 | 33 | К01-65(М12х1) |
| 65 | 68 | 28 | 15 | М14 х 1 | 4 | 48 | 33 | К01-65(М14х1) |
| 65 | 68 | 28 | 15 | СМ3/4 - 16 | 4 | 48 | 33 | К01-65(3/4-16) |
| 80 | 84 | 45 | 25 | 3 - М5 | 3 | 42 | 30 | К01 - 80 |
| Размер патрона | Макс. диаметр захвата — внутренние кулачки A — B | Макс. диаметр захвата — внутренние кулачки C — D | Макс. диаметр захвата — внешние кулачки E — F | Макс. скорость (об/мин) | Макс. усилие захвата (кН) | Вес брутто (кг) |
|---|
| 50 | 1–15 | 20 - 48 | 20 - 47 | 9000 | 7 | 0.4 |
| 65 | 2–16 | 25 - 60 | 22 - 55 | 8200 | 8 | 0.7 |
| 80 | 2–18 | 25 - 75 | 22 - 63 | 7500 | 9 | 1.2 |
