Корпус из высококачественного чугуна FSD TM
Стандартные принадлежности для патрона
с цельными челюстями:
● 1 комплект твердых наружных губок.
● 1 комплект твердых внутренних губок.
● 1 ключ для патрона
● 1 комплект крепежных болтов.
● 1 шестигранный ключ
● Рым-болты для патронов 315 и выше.
Стандартные принадлежности для патрона
с двухсекционными губками:
● 1 комплект жестких накладных кулачков.
● 1 комплект твердых мастер-кулачков.
● 1 ключ для патрона
● 1 комплект крепежных болтов.
● 1 шестигранный ключ
● Рым-болты для патронов 315 и выше.

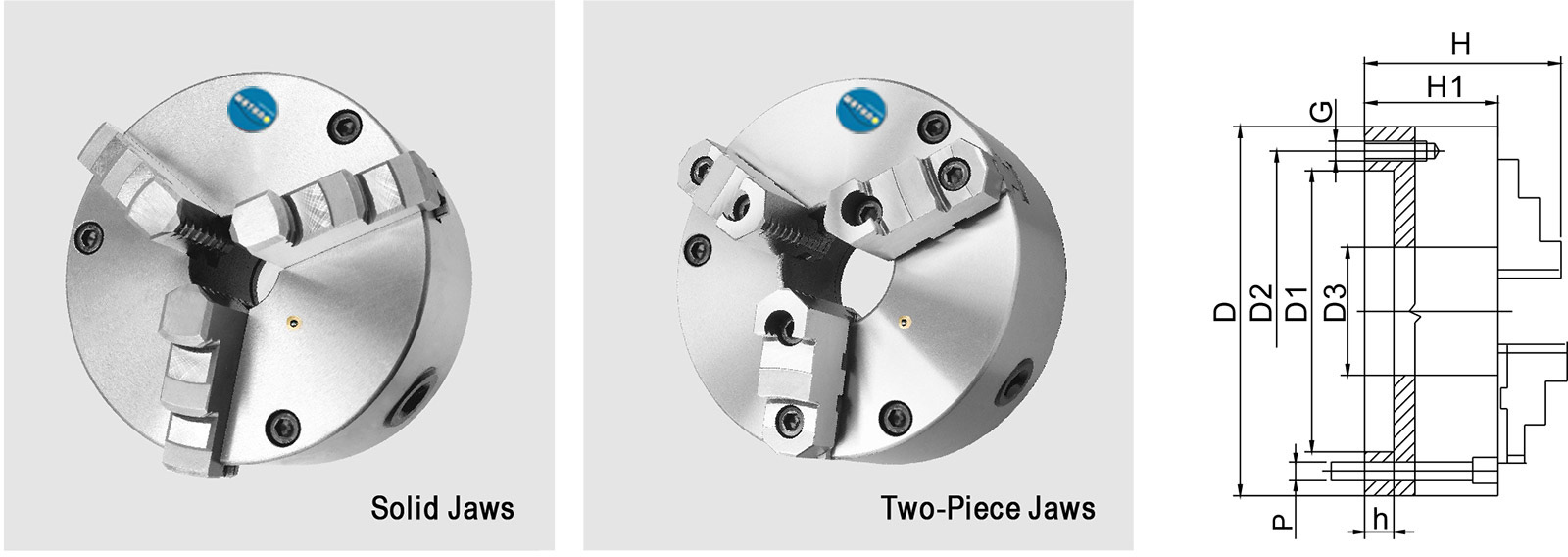

| Размер патрона D | D1 (мм) | D2 (мм) | Диаметр отверстия. D3 (мм) | H (мм) | H1 (мм) | h | Монтажные болты G | Монтажные болты P | НМ Макс. Входной крутящий момент | , об/мин Макс. Модель скоростного | патрона — цельные кулачки | Модель патрона — двухкомпонентные кулачки |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 55 | 66 | 16 | 66.5 | 50 | 3 | 3 - М6 | 3 - М6 | 40 | 4000 | К11 - 80(Ф) | - |
| 100 | 72 | 84 | 22 | 74.5 | 55 | 3 | 3 - М8 | 3 - М8 | 60 | 3500 | К11 - 100(Ф) | - |
| 125 | 95 | 108 | 30 | 84.5 | 58 | 4 | 3 - М8 | 3 - М8 | 100 | 3000 | К11 - 125(Ф) | К11 - 125А(Ф) |
| 130 | 100 | 115 | 30 | 86.5 | 60 | 5 | 3 - М8 | 3 - М8 | 100 | 3000 | К11 - 130(Ф) | К11 - 130А(Ф) |
| 160 | 130 | 142 | 45 | 94 | 65 | 5 | 3 - М8 | 3 - М8 | 160 | 2500 | К11 - 160(Ф) | К11 - 160А(Ф) |
| 165 | 130 | 145 | 45 | 94 | 65 | 5 | 3 - М8 | 3 - М8 | 160 | 2500 | К11 - 165(Ф) | К11 - 165А(Ф) |
| 190 | 155 | 172 | 55 | 105 | 75 | 5 | 3 - М10 | 3 - М10 | 250 | 2000 | К11 - 190(Ф) | К11 - 190А(Ф) |
| 200 | 165 | 180 | 65 | 109 | 75 | 5 | 3 - М10 | 3 - М10 | 250 | 2000 | К11 - 200(Ф) | К11 - 200А(Ф) |
| 230 | 190 | 210 | 70 | 120 | 80 | 5 | 3 - М12 | 3 - М12 | 250 | 1600 | К11 - 230(Ф) | К11 - 230А(Ф) |
| 240 | 195 | 215 | 70 | 120 | 80 | 5 | 3 - М12 | 3 - М12 | 320 | 1600 | К11 - 240(Ф) | К11 - 240А(Ф) |
| 250 | 206 | 226 | 80 | 120 | 80 | 5 | 3 - М12 | 3 - М12 | 320 | 1600 | К11 - 250(Ф) | К11 - 250А(Ф) |
| 315 | 260 | 285 | 100 | 147.5 | 90 | 6 | 3 - М16 | 3 - М16 | 400 | 1200 | К11 - 315(Ф) | К11 - 315А(Ф) |
| 320 | 270 | 290 | 100 | 147.5 | 90 | 6 | 3 - М16 | 3 - М16 | 400 | 1200 | К11 - 320(Ф) | К11 - 320А(Ф) |
| 325 | 272 | 296 | 100 | 147.5 | 90 | 6 | 3 - М16 | 3 - М16 | 400 | 1200 | К11 - 325(Ф) | К11 - 325А(Ф) |
| 380 | 325 | 350 | 130 | 173.5 | 100 | 6 | 3 - М16 | 3 - М16 | 500 | 1000 | К11 - 380(Ф) | К11 - 380А(Ф) |
| 400 | 340 | 368 | 130 | 173.5 | 100 | 6 | 3 - М16 | 3 - М16 | 500 | 1000 | К11 - 400(Ф) | К11 - 400А(Ф) |
| 500 | 440 | 465 | 210 | 202 | 115 | 6 | 6 - М16 | 6 - М16 | 630 | 800 | К11 - 500(Ф) | К11 - 500А(Ф) |
| 630 | 560 | 595 | 260 | 201 | 131 | 7 | 6 - М16 | 6 - М16 | 800 | 800 | К11 - 630(Ф) | К11 - 630А(Ф) |
| 800 | 450 | 368.3 | 320 | 229 | 159 | 20 | 6 - М24 | 6 - М24 | 1000 | 300 | К11 - 800(Ф) | К11 - 800А(Ф) |
| 1000 | 910 | 950 | 460 | 292 | 180 | 9 | 6 - М24 | 6 - М24 | 1200 | 300 | К11 - 1000(Ф) | К11 - 1000А(Ф) |
| 1250 | 1000 | 1100 | 550 | 292 | 180 | 9 | 6 - М24 | 6 - М24 | 1300 | 200 | К11 - 1250(Ф) | К11 - 1250А(Ф) |
